Innenbeleuchtung im MK.3 auf weiße LED's umgebaut...
Fehler/Info's/Anregungen an:
SvenJohnes@gmx.de
last update: 15.06.2016 / Besucher: 47550 (63767)
Haftungsausschluss
last update: 15.06.2016 / Besucher: 47550 (63767)
Haftungsausschluss
Die verwendeten LED's sind diesmal keine Standard 5mm LED's, sondern Super-Flux mit 7.6mm x 7.6mm. (RM5.08)

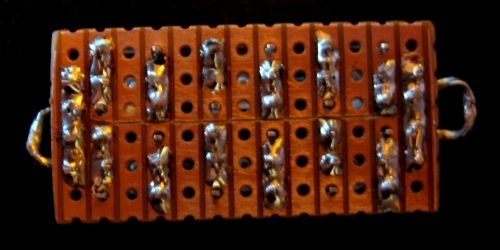

Das verbaute Leuchtmittel ist auf einer Streifenrasterplatine aufgebaut. Es besteht aus 2 Reihen mit je 3 LED's. Jede der beiden Reihen hat einen eigenen Vorwiderstand (220 Ohm für 14,2V gemessene Bordspannung.) Es sind also immer 3 LED's mit einem Vorwiderstand verbaut. Die Streifenrasterplatine habe ich mittig mit einem Cutter getrennt, sodass keine leitende Verbindung zwischen den Pfaden besteht.

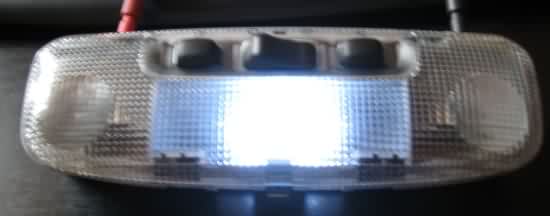

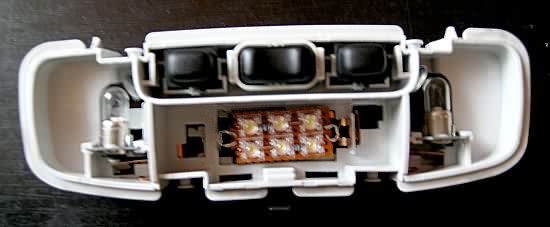

Das Leuchtmittel wird wie die alte Stofitte eingesetzt. Allerdings mit einem Unterschied! Die LED's sind gepolt! Sprich: sie leuchten nur, wenn die richtig herrum eingesetzt sind.
Die Leistungsdaten:
Abstrahlwinkel: 120°
Leuchtstärke: 25.000mcd @ 20mA
Das verbaute Leuchtmittel ist auf einer Streifenrasterplatine aufgebaut. Es besteht aus 2 Reihen mit je 3 LED's. Jede der beiden Reihen hat einen eigenen Vorwiderstand (220 Ohm für 14,2V gemessene Bordspannung.) Es sind also immer 3 LED's mit einem Vorwiderstand verbaut. Die Streifenrasterplatine habe ich mittig mit einem Cutter getrennt, sodass keine leitende Verbindung zwischen den Pfaden besteht.
Das Leuchtmittel wird wie die alte Stofitte eingesetzt. Allerdings mit einem Unterschied! Die LED's sind gepolt! Sprich: sie leuchten nur, wenn die richtig herrum eingesetzt sind.
Die Pins der Stofitte habe ich "auf die Schnelle", mit zwei Drahtbügeln nachgebildet. Hierzu
habe ich, zwei dünne Drähte verdrillt und verlötet. Dies macht den dünneren Draht
sehr stabil!
